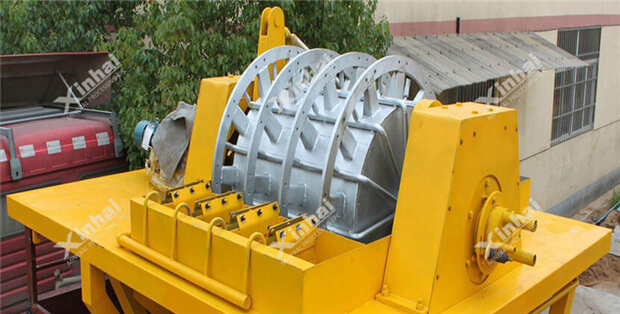

【產品簡介】：一款由扇形板組成立式圓盤的真空過濾機。
【處理能力】：9～116 ㎡
【應用范圍】：9～116 ㎡
【產品改進】：采用聚丙烯塑料濾板，重量輕、抗腐蝕；傳動機構可以無級調速，按需要改變主軸轉速。

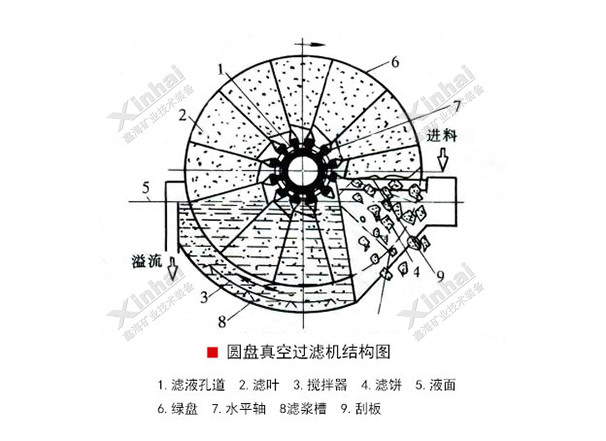

圓盤真空過濾機的過濾圓盤在礦漿槽中緩慢轉動，借助真空泵形成的壓力差，使固體顆粒吸附在圓盤的濾布上，形成一定厚度的濾餅。濾液透過濾餅和濾布從中心軸排除，濾餅在刮刀和鼓風機產生的壓力風作用下，掉進卸濾餅槽中。
| 型號 | PG18-4 | PG27-6 | PG39-4 | PG58-6 | PG78-8 | PG97-10 | PG116-12 | |
|---|---|---|---|---|---|---|---|---|
| 過濾面積（m2) | 18 | 27 | 39 | 58 | 78 | 97 | 116 | |
| 過濾盤數 | 4 | 6 | 4 | 6 | 8 | 10 | 12 | |
| 過濾盤直徑 | 1800 | 1800 | 2700 | 2700 | 2700 | 2700 | 2700 | |
| 過濾盤轉速 (r/min) | 1 | 0.135 ~0.607 | 0.135 ~0.607 | 0.135 ~0.607 | 0.15~0.67 | 0.15~0.67 | 0.148~0.66 | 0.148~0.66 |
| 2 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.254~1.14 | 0.285~1.285 | 0.285~1.285 | |
| 3 | 0.44~1.98 | 0.44~1.98 | ||||||
| 攪拌器轉速（r/min) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 主傳動 電動機 | 型號 | YCTL132-4B | YCTL132-4B | YCT160-4A | YCT160-4B | YCT160-4B | YCTL180-4A | YCTL180-4A |
| 功率(kW) | 1.5 | 1.5 | 2.2 | 3 | 3 | 4 | 4 | |
| 轉速(r/min) | 1230~125 | 1230~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | 1250~125 | |
| 攪拌器傳動 電動機 | 型號 | Y90L-4 | Y90L-4 | Y90L-4 | Y100L1-4 | Y100L1-4 | Y112M-4 | Y112M-4 |
| 功率(kW) | 1.1 | 1.1 | 1.5 | 2.2 | 2.2 | 4 | 4 | |
| 轉速(r/min) | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | 1440 | |
| 真空泵 | 型號 | SZ-4 | 2YK-27 | SZ-4 | SZ-4 | SZ-4 | 2YK-110 | 2YK-110 |
| 臺數 | 1 | 1 | 1 | 2 | 2 | 1 | 1 | |
| 鼓風機 | 型號 | SZ-2 | SZ-2 | SZ-2 | SZ-3 | SZ-3 | SZ-3 | SZ-3 |
| 臺數 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 機器重量 | 3500 | 4500 | 6000 | 8000 | 9000 | 10000 | 12000 | |
| 外型尺寸（長X寬X高）（mm) | 2820X2355 X2295 | 3820X2355 X2295 | 3015X3275 X3275 | 3930X3355 X3275 | 4730X3355 X3275 | 5530X3355 X3275 | 6330X3355 X3275 | |
蘇丹某選礦廠之前選擇的過濾機過濾水分偏高、脫餅率較低、耗能大、慮布過濾效果較差，礦山改造過程中，選用了鑫海圓盤過濾機，較好的解決了客戶的問題，內部還特意添加聚丙烯塑料板，增加了抗腐蝕性，各項指標較之前過濾機平均提升17.21%，客戶非常滿意。
